토목인을 위한 CAD폰트 djdg.shx (2003/4/8일개정)

토목인을 위한 CAD폰트(font방에 넣어주세요) djdg.shx (17kb)
Slide파일(support방에 넣어주세요) djdgslb.zip (140kb)

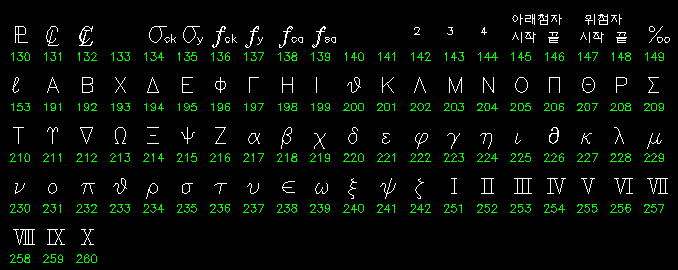

[다정다감] 고치기 툴바의 을 누르면 위의 font 목록을 보실 수 있습니다.



▶ 03/4/8 개정판에 추가된 폰트는

 ㅁ  : squre
             지여니님이 제안하신 폰트입니다.


▶ 01/3/15 개정판에 추가된 폰트는

 Ⅰ,Ⅱ,Ⅲ,Ⅳ,Ⅴ,Ⅵ,Ⅶ,Ⅷ,Ⅸ,Ⅹ : 로마자 알파벳
                          이태훈님의 아이디어에 감사드립니다.


▶ 2/28 개정판에 추가된 폰트는

 fca, fsa : 콘크리트 및 철근의 허용응력 표시
                    김시철님의 아이디어에 감사드립니다.


▶ 2/23 개정판에 추가된 폰트는

 o/oo (per milli) : 철도나 상하수도 등에서 구배를 표시할 때 사용하는 폰트입니다.
                    윤남권님의 아이디어에 감사드립니다.

▶ 1/26 개정판에 추가된 폰트는

 아래첨자와 위첨자입니다.
 지난번에 2,3,4등 토목에서 자주쓰이는 윗첨자를 추가했는데,
 아래첨자도 필요하다는 분들이 계셔서 이번에는 아예 자유롭게
 아래첨자와 윗첨자를 사용할 수 있도록 아래첨자의 시작/끝,
 위첨자의 시작/끝을 지정하는 방법으로 원하는 글자를 아래첨자
 위첨자로 표현할 수 있는 폰트를 만들어 넣었습니다.


▶ 1/12 개정판에 추가된 폰트는



  • fck, fy : 최근 개정된 콘크리트 설계기준에서부터 쓰기 시작함

  • σy : σck만 있어서 불편한 점이 있었습니다.

  • 2, 3, 4: 자주쓰는 윗첨자를 추가 하였습니다.


제작동기
이제 캐드는 도면을 그리는 도구로서뿐만 아니라 보고서나 계산서의 삽도를 그리는 데 있어서도 중요한 도구가 되었습니다. AutoCAD에서 삽도를 그리다보면 로마자가 많이 등장하는데 그때마다 pline 명령으로 예술하는 기분으로 글자를 그리게 되는데 그러한 번거로움을 없애기 위해서 로마자를 romans.shx에 포함해서 djdg.shx라는 폰트를 만들었습니다.

이 폰트에는 로마자뿐만 아니라 plate표시, Center Line표시 등 토목도면이나 삽도를 그릴 때 꼭 필요한 폰트들을 추가 하였습니다.


설치방법 및 사용법
다운받으신 djdgfont.zip을 캐드의 fonts방에 djdg.shx를 푸시고 캐드를 실행시킨 후 아래와 같이 style명령에서 영문폰트로 djdg.shx를 선택하시고

text입력시 %%번호를 입력하시면 됩니다. 예를 들어 로마자 알파는 %%217입니다.

아래첨자를 사용하기 위해서는 아래첨자의 시작을 의미하는 %%145를 입력하고 아래첨자가 될 텍스트를 입력한 다음 아래첨자의 끝을 의미하는 %%146을 입력 하면 됩니다. 위첨자는 %%147, %%148입니다.

[예]
f%%145ck%%146 = 240kg/cm%%1472%%148 → fck = 240kg/cm2

참고로 mtext에서는 사용할 수 없습니다. mtext는 줄바꿈등의 제어문자를 사용하기 때문제 자체적으로 지원하는 %%c, %%p, %%d를 제외한 shx폰트 내의 다른 특수문자는 지원하지 않는 것으로 나타났습니다. 따라서 text명령을 사용하여주시기 바랍니다.

앞으로도 필요한 폰트들을 계속해서 추가할 예정입니다. 캐드를 사용하시다가 이 폰트는 꼭 있었으면 좋겠다고 생각되시면 제게 메일을 주시면 추가하도록 하겠습니다.
