토목구조도면 도우미[다정다감]

이제 캐드는 토목구조도면을 그리는데 있어서
없어서는 안될 중요한 중요한 도구가 되었습니다.

우리모임 [다정다감]은 보다 빠르고 간편하게
토목구조도면을 그릴 수 있도록
[다정다감]이라는 '토목구조도면 도우미'를
만들어가고 있습니다.

지식은 공유되었을 때 힘을 발휘한다고 생각합니다.

이땅의 토목구조설계인들이 모두 똑같은 불편함을 격고있고
그것을 개선하기 위해 모두들 똑같이 시간과 노력을 투자한다면
그것은 우리모두의 손해라고 생각합니다.

[다정다감]은 열린 프로그램입니다.
자유로이 배포할 수 있음은 물론 공개된 소스를 고쳐서 사용해도
좋습니다. 또한 여러분이 만든 프로그램을 다른 사람과 공유하고 싶다면
[다정다감]에 추가 할 수도 있습니다.

단 상업적인 목적으로 변경하거나 배포할 수 없습니다.
아래의 메뉴를 클릭하면
[다정다감]의 기능설명을
볼 수 있습니다.
dolljong@gmail.com














[다정다감] 맛보기(기능소개)

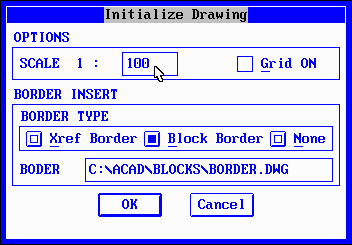

위와 같은 대화상자를 통하여 도면을 초기화 해줍니다.

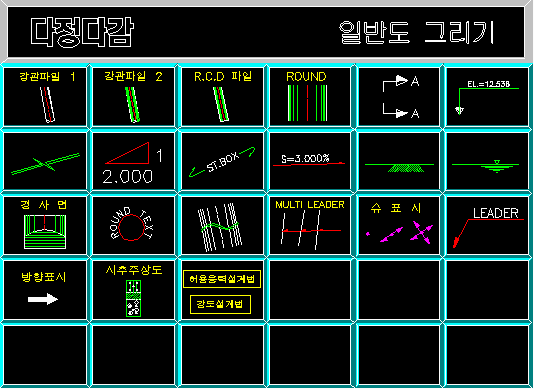

일반도 작업은 프로젝트 초기 단계에서 이루어지기 때문에 비교적 수정이 빈번한 편입니다. 보통 일반도 작업이 계획과 밀접한 관계가 있기 때문입니다. 수작업에 비해서 CAD는 수정할 때 강점을 가지고 있다고 생각합니다. CAD를 이용하여 일반도 작업을 할 때, 보다 신속하게 작업하기 위한 tool들을 제공합니다. 일반도에 많이 쓰이는 마킹들과 구조물 표현에 관한 기능들이 있습니다.
강관파일(단면)을 그려줍니다
강관파일(외면)을 그려줍니다
R.C.D 파일을 그려줍니다
Round 효과를 줍니다
단면표시를 해줍니다
Elevation표시를 해줍니다
번개(?)모양의 생략표시를 만들어줍니다
경사 표시를 해줍니다
면의 명칭을 표시해줍니다
노면의 기울기(%)를 표시해줍니다
지표면을 표시해줍니다
수면을 표시해줍니다
경사면을 표시해줍니다
글자를 둥글게 배열해줍니다
물결모양으로 생략표시를 해줍니다
여러개의 화살표를 가진 지시선을 만들어줍니다
슈표시를 해줍니다
지시선을 만들어줍니다
방향표시를 만들어줍니다
시추주상도를 만들어줍니다
허용응력설계법, 강도설계법 표시를 해줍니다

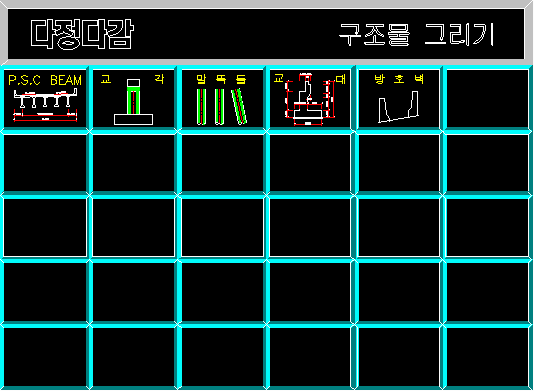

도면자동화라는 말은 듣기에는 참 좋지만 실현하기에는 매우 어려운 듯 합니다. 더군다나 데이타 파일 한개로 완벽한 도면을 만들어내는 것은 엔지니어들에게는 꿈과 같은 일일 것입니다. 하지만 정말 데이타 파일 한개로 도면을 만들어내는 프로그램이 얼마나 유용할까요? 물론 항상 똑같은 단면으로 설계를 한다면 그 프로그램은 도면 찍어내는 기계일 수도 있겠지만 설계라는 것이 항상 같을 수만은 없습니다. 항상 새로운 것들이 반영되면서 계속 바뀌어 나가는 것입니다. 그래서 도면 자동화 프로그램은 새로운 것들을 적용하기 편하도록 충분히 유용 하여야 한다고 생각합니다. 그리고 작업단계에서 설계자의 의견이 충분히 반영될 수 있으면 더욱 좋겠다고 생각합니다. [다정다감]의 [구조물 그리기]기능은 아직 그러한 점들을 충분히 만족하지는 못하지만 앞으로 많은 개발이 있어야 될 부분이라고 생각합니다.
P.S.C BEAM 단면을 그려줍니다
교각의 측면도를 그려줍니다
말뚝들을 그려줍니다
교대단면을 그려줍니다
방호벽을 그려줍니다

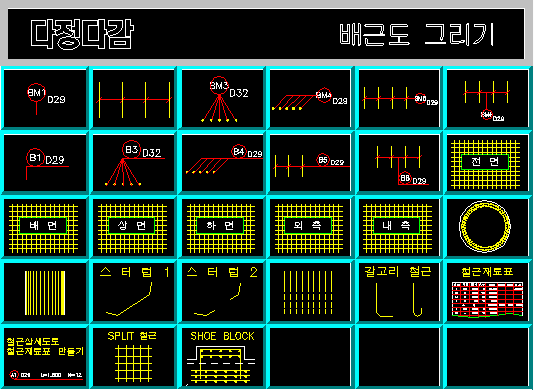

토목구조물의 재료중 가장 많은 비율을 차지하는 것은 무엇일까요? 아마도 콘크리트일 것입니다. 그렇다면 토목구조물 도면중 가장 많은 것은 어떤 도면일까요? 당연히 배근도겠지요? [다정다감]의 [배근도 그리기]는 배근도를 그리는 과정에서 조금 더 쉽고 빠르게 작업할 수 있도록 여러가지 기능들을 제공합니다. 특히 철근재료표를 만드는 기능과 철근상세도를 이용하여 철근재료표를 만드는 기능은 설계업무중 단순히 계산기를 두드리는 일로부터 여러분들을 해방시켜 줄 수 있으리라 생각됩니다. (과장이 너무 심했나?)
철근마킹-1
철근마킹의 보조선을 그려줍니다(철근마킹-2)
철근마킹-3
철근마킹-4
철근마킹-5
철근마킹-6
철근마킹-1'
철근마킹-3'
철근마킹-4'
철근마킹-5'
철근마킹-6'
전면, 배면, 상면, 하면, 외측, 내측 표시를 해줍니다.
교각기둥의 단면을 그려줍니다
기둥주철근의 정면도를 그려줍니다
스터럽(인장측)을 그려줍니다
스터럽(압축측)을 그려줍니다
절곡철근을 그려줍니다
갈고리 철근을 만들어줍니다
철근재료표를 만들어줍니다
철근상세도를 이용하여 철근재료표를 만들어줍니다
SPLIT철근을 그려줍니다.
슈블럭 배근도를 그려줍니다.

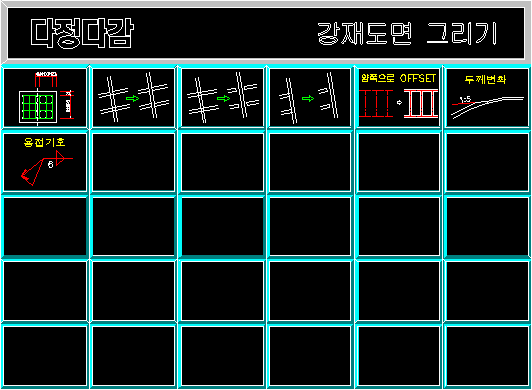

이 메뉴에서는 강재도면을 그릴 때 필요한 몇가지 기능들을 제공하고 있습니다. 배근도 그리기에 비해서 개발이 덜 됐지만 앞으로 계속 개발할 계획입니다.
Splice를 그려줍니다
두께를 가진 강재의 겹치는 부분을 정리해줍니다 (1)
두께를 가진 강재의 겹치는 부분을 정리해줍니다 (2)
두께를 가진 강재의 겹치는 부분을 정리해줍니다 (3)
중심선을 기준으로 양쪽으로 offset합니다
강재두께변화를 표시해줍니다

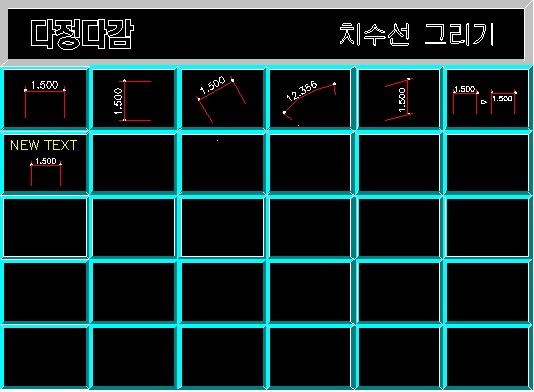

이 메뉴에서는 치수선 작업을 도와주는 프로그램들을 모아놓았습니다. 보통의 AutoCAD사용자들은 dim명령을 사용하기 보다는 선과 점으로 치수선을 만드는 쪽을 택하고 있습니다. 그 이유는 AutoCAD가 제공하는 치수선 명령들을 사용하기 위해 설정해야하는 변수들이 워낙 방대하고 복잡하기 때문이라고 생각 됩니다. 메뉴얼에서 dim변수들의 갯수를 보고서 입이 딱 벌어졌던 기억이 납니 다. 하지만 토목도면에서는 그 모든 변수값들을 설정해줄 필요가 없고, 그중 몇개만을 설정해주면 아주 유용하게 사용할 수 있다고 생각됩니다. 그렇게 dim 변수들만 제대로 설정되어 있다면, dim명령들을 쉽게 사용할 수 있게 만든 이 메뉴의 프로그램들을 이용하면 보다 손쉬운 치수선 작업을 할 수 있으리라 생각됩니다.
수평치수선을 그려줍니다
수직치수선을 그려줍니다
각을 가진 치수선을 그려줍니다
호치수선을 그려줍니다
Oblique된 수직치수선을 그려줍니다
치수선의 치수를 위/아래로 옮겨줍니다
치수선의 치수(text)를 바꾸어줍니다

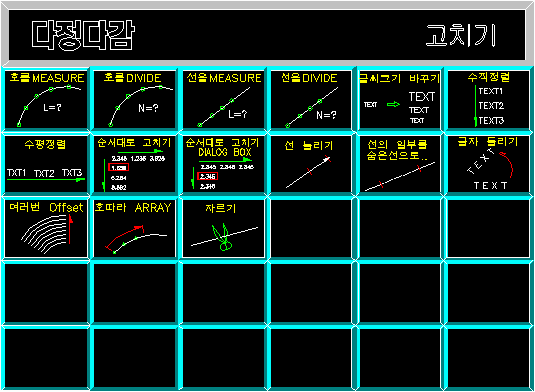

기존에 그려진 entity들을 고치는 기능들을 모아놓았습니다. AutoCAD가 제공하는 기능들이 조금씩 마음에 안드는 점이 있었다면, 이 메뉴를 뒤져보시기 바랍니다. 그래도 없다면 새로운 프로그램을 만들어야겠죠?
호를 measure해줍니다
호를 나누어줍니다
선을 measure해줍니다
선을 나누어줍니다
text크기를 바꾸어줍니다
text를 수직으로 정렬해줍니다
text를 수평으로 정렬해줍니다
text를 순서대로 수정해줍니다
line을 원하는 만큼 늘려줍니다
선의 일부를 숨은 선으로 고쳐줍니다
글자를 line이나 원에 알맞게 돌려줍니다
여러번 offset해줍니다
호를 따라 Array해줍니다
entity를 한점에서 잘라줍니다

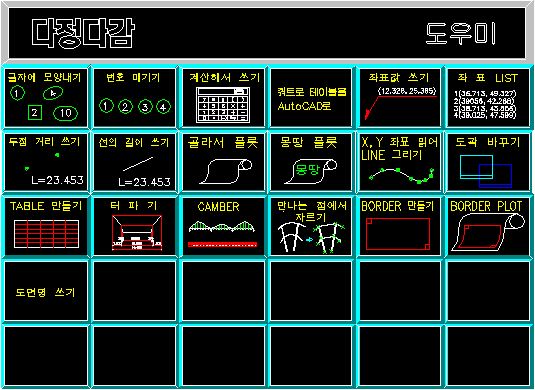

이 메뉴에는 앞에서 소개한 메뉴중 어디에도 어울리지 않는 이상한(?) 기능들을 모아놓았습니다. 특히 자동 plotting을 위한 aplot, allplot은 여러분의 귀중한 시간을 절약해 주리라 생각됩니다.
기존의 글자에 원이나 box로 테두리를 씌워줍니다
차례대로 숫자를 써줍니다
사칙연산을 해주고 그 결과를 도면에 기입해줍니다
쿼트로에서 만든 table을 AutoCAD로 불러옵니다
AutoCAD상의 좌표값을 도면에 기입해줍니다
좌표 list를 만들어줍니다
두점간의 거리를 도면에 기입해줍니다
line의 길이를 도면에 기입해줍니다
선택된 도각들을 plot해줍니다
모든 도각들을 plot해줍니다
좌표값 data file을 읽어 좌표값대로 line을 그려줍니다
Table을 그려줍니다
터파기 단면을 그려줍니다
솟음도(Camber)를 그려줍니다
서로 만나는 점을 잘라줍니다
자동 plot을 위한 도각 만들기/자동 plot하기
