제 6 장 치수선 그리기 [Dimension]

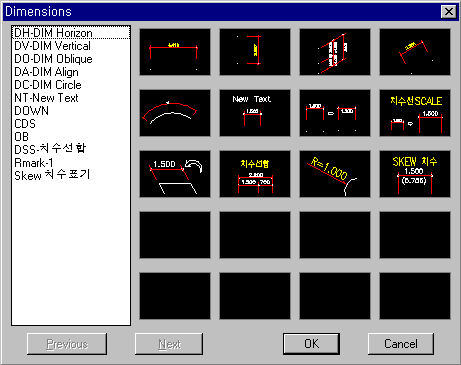

이 메뉴에는 치수선작업을 도와주는 프로그램들을 모아놓았습니다. 보통 의 AutoCAD사용자들은 dim명령을 사용하기 보다는 선과 점으로 치수선을 만드는 쪽을 택하고 있습니다. 그 이유는 Autocad가 제공하는 치수선명령들 을 사용하기 위해 설정해야하는 변수들이 워낙 방대하고 복잡하기 때문이라 고 생각됩니다. 메뉴얼에서 dim변수들의 갯수를 보고서 입이 딱 벌어졌던 기억이 납니다. 하지만 토목도면에서는 그 모든 변수값들을 설정해줄 필요 가 없고, 그중 몇개만을 설정해주면 아주 유용하게 사용할 수 있다고 생각 됩니다. 그렇게 DIM변수들만 제대로 설정되어 있다면, dim명령들을 쉽게 사 용할 수 있게 만든 이 메뉴의 프로그램들을 이용하여 보다 손쉬운 치수선 작업을 할 수 있으리라 생각됩니다. |
