σck=240kg/cm2 을 도면내에서 표현하려면 생각보다 까다롭습니다. 우선 style을 greeks로 바꿔서 σ를 쓰고 다시 style을 romans체로 바꾸고 ck를 써서 크기를 줄 여야합니다. 그런 다음 다시 정상 크기로 =240kg/cm까지 씁니다. 그런다음 마지 막으로 2를 쓴다음에 크기를 줄여서 약간 위쪽으로 옮겨 놓아야합니다. 으~ 손으 로 작업하면 별거 아닌데...
AutoCAD는 사용자가 원하는 대로 폰트를 바꾸거나 전혀 새로운 폰트를 만들 수 있도록 폰트형식을 공개를 했습니다. autocad디렉토리중 sorce라는 이름의 서브디 렉토리에 가보면 *.shp파일들이 많이 있습니다. 이 파일들이 바로 우리가 쓰는 폰 트들의 source입니다. 사용자는 이 파일들을 적당히 요리해서 자기 입맛에 맞게 고쳐서 쓸 수 있습니다.
[다정다감]에서 손댄 폰트 파일은 ROMANS파일입니다. 폰트의 다른 부분은 건드 리지 않았고 아래와 같이 몇개의 폰트를 추가 하였습니다.
아시다시피 이러한 특수 폰트를 text명령이나 dtext명령에서 사용하려면 %%뒤에 다 코드번호를 써줍니다. 예를 들어 σck는 %%134번, 2은 %%142번으로 만들었습 니다.
아래 그림은 다음줄의 명령으로 만들어진 것입니다. command: text
Justify/Style/<Start point> : {pick point}
Height <0.2>: 2.5
Rotation angle<0.00>:
text: %%134=240kg/cm%%142
아래첨자를 사용하기 위해서는 아래첨자의 시작을 의미하는 %%145를 입력하고 아래첨자가 될 텍스트를 입력한 다음 아래첨자의 끝을 의미하는 %%146을 입력 하면 됩니다. 위첨자는 %%147, %%148입니다. [예] f%%145ck%%146= 240kg/cm%%1472%%148 → fck = 240kg/cm2
참고로 mtext에서는 사용할 수 없습니다. mtext는 줄바꿈등의 제어문자를 사용하기 때문제 자체적으로 지원하는 %%c, %%p, %%d를 제외한 shx폰트 내의 다른 특수문자는 지원하지 않는 것으로 나타났습니다. 따라서 text명령을 사용하여주시기 바랍니다. 앞으로도 필요한 폰트들을 계속해서 추가할 예정입니다. 캐드를 사용하시다가 이 폰트는 꼭 있었으면 좋겠다고 생각되시면 제게 메일을 주시면 추가하도록 하겠습니다. ◆ 토목인을 위한 CAD 폰트 djdg.shx 특수문자 목록

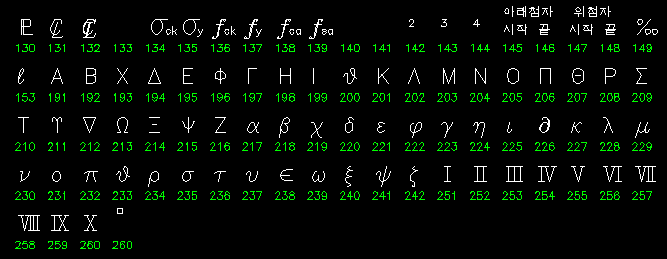

도면에서는 많이 쓰이지 않지만 보고서 삽도등에서 많이 쓰이는 기호(그리스문자 등)를 모두 추가하였고 fck, fy, 2, 3, 4등을 추가하였고 특정 숫자를 골라 아래첨자 나 위첨자를 만들어도 그 외의 문자에 대해서는 불편하기가 마찬가지이므로 제어 문자에 속하는 아래첨자(%%145, %%146), 위첨자(%%147,%%149)를 추가하였습 니다.
%% + 숫자 형태로 입력하기 때문에 좀 불편한 점이 있습니다만, 따로 따로 text 를 만드는 것보다는 여러모로 편리할 것 같습니다. 앞으로 %%+숫자 형태로 입 력은 하되 외우지 않고 선택할 수 있는 기능을 추가하려 합니다.
