구간 Array를 해줍니다.![]()
Program name : ARD.LSP
AutoCAD의 Array명령은 x방향갯수, y방향갯수, x방향간격, y방향간격 등 입력사항이 많기 때문에 배든도의 점철근같이 한방향으로 array하는 경우에는 불편할 수 있습니다. 이 프로그램은 구간과 간격을 정해주면 개수를 구해 array해주기 때문에 미리 계산기를 두드려 개수를 구할 필요가 없습 니다. 단 x방향과 y방향만 가능합니다.

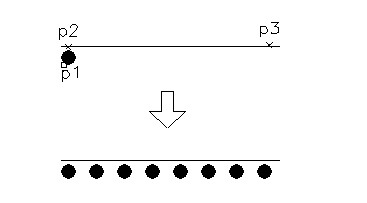

사용예 Select objects: {p1} 1 found [array할 엔티티 선택] Select objects:
[선택종료] Pick start point: _cen of {p2} [시작점 입력] Pick end point: {p3} [끝점입력] 프로그램이 x,y길이를 측정해서 긴쪽방 향으로 array방향을 정함 Distance = 4575.84 [측정한 거리를 사용자에게 보여줌 Array distance: 600
[array 간격 입력] Remainder = 375.836 [array를 실행하고 남은 거리를 표시해줌]
