철근상세도를 이용하여 철근재료표를 만들어줍니다.
Program name : BAR.LSP
기존의 HBLIST.LSP의 기능은 파일 또는 도면에 TEXT로 쓰여진 철근데이타를 이용하여 철근재 료표를 만들어주는 것이었습니다. 하지만 인간의 욕심엔 끝이 없나봅니다. 철근상세도를 보고 데 이타 파일을 만드는 것도 귀찮다! 좀더 쉽게 철근재료표를 만드는 방법은 없을까? 이 프로그램은 철근상세도의 철근제원들을 인식해서 철근재료표를 만들어줍니다. 귀찮게 DOS상태로 나가서 철 근데이타를 만들필요가 없습니다.

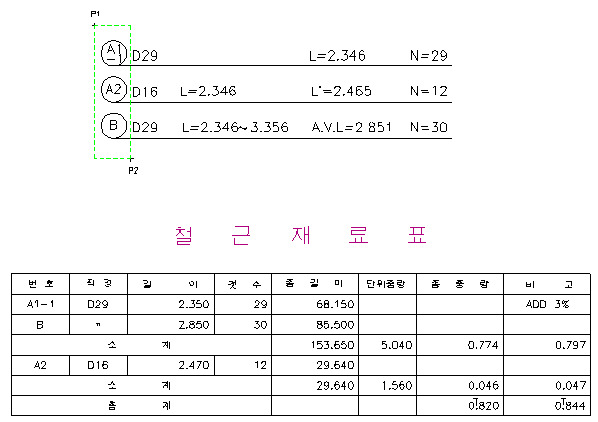

사용예 File/Table/All<All>: [여기서 원하는 것을 선택합니다} │ │ │ │ │ └─── 데이타 파일과 재료표 둘 다 만듭니다. │ └────── 재료표만 만듭니다. └──────── 데이타 파일만 만듭니다. Select object: [여기서 철근상세도의 원들을 선택해줍니다, 다음장 본보기그림과 같이 {P1}과 {P2}를 이용해서 한꺼번에 선택해도 됩니다.] (예: 바로 요거→ ④______ ) Pick insert point: [재료표를 insert할 점을 찍어줍니다]
◆ 주의 사항 ▷ Marking이 A1-1같이 -1이 붙어 있는 경우가 있는데 이럴땐 프로그램이 -가 붙은 text를 뒤로 붙여서 A1-1로 만듭니다. (위 그림에서 A1-1 철근 참조) ▷ 밑줄은 프로그램이 DIA, L, N을 인식하는 중요한 요소입니다. 원과 밑줄은 붙어있어야 하고, 밑줄의 시작부터 끝까지의 영역내에서 DIA, L, N을 인식하므로 (그런 일은 없겠지만) 밑줄을 너무 짧게 하면 안됩니다. ▷ DIA, L, N의 인식방법은 아래와 같습니다. DIA : 첫 한글자가 "D"나 "H"로 시작하면 DIA(철근의 종류 및 지름)로 인식 L : 첫 두글자가 "L="이면 그 뒤의 숫자를 L(철근길이)로 인식 L' : 첫 세글자가 "L'="이면 그 뒤의 숫자를 L'(철근길이)로 인식 (혹시 잘못하여 "L`="로 입력되어도 인식합니다) A.V.L : 첫 여섯글자가 "A.V.L="이면 그 뒤를 A.V.L(철근의 평균길이)로 인식 N : 첫 두글자가 "N="이면 그 뒤를 N(철근 갯수)으로 인식 ▷ L과 L'을 같이 쓰는 경우가 있습니다. 즉 L=18.234이고 300mm짜리 joint가 두개 있으면 L'=18.834이 됩니다. 이렇게 L과 L'이 같이 쓰인 경우엔 큰쪽이 철근길이로 인식되어 재료표 로 넘어갑니다 ▷ L=1.234~3.455 A.V.L=2.345 이렇게 L과 A.V.L이 같이 쓰인 경우에는 무조건 A.V.L의 값이 재료 표로 넘어갑니다. ▷ L=356과 같이 1m가 안되는 철근 길이는 자동으로 인식합니다. 인식하는 방법은 "."이 있는가 없는가를 판단합니다. ▷ 어떤 프로그램을 사용하든 항상 염두에 두어야 할 것은 '프로그램은 사람보다 단순하다'는 것 입니다. 여러가지 상황을 생각해서 프로그램을 만들었지만, 위의 사항에 어긋나면 프로그램은 상황대처 능력이 없습니다. 정확하기는 하지만 똑똑하지는 않다는 것입니다. 그러니 프로그램 만 탓하지 마시고 꼭~ 확인 작업을 해주시기 바랍니다. ▷ 만일 프로그램이 철근제원을 인식하는 과정에서 DIA, 길이, 갯수 중 한개라도 없으면 오류가 발생하고, 오류가 발생한 철근이름과 오류내용을 보여주므로 잘 기억해두었다가 수정후 수정 후 다시 실행하면 되겠죠?
