서로만나는 점을 잘라줍니다.
Program name : BCROSS.LSP

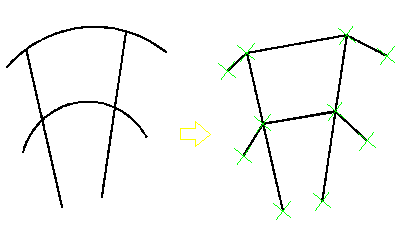

이 프로그램은 범용적인 목적보다는 특별한 목적으로 만들어진 프로그램입니다. (게으른 돌종이 의 필요에 따라서..) 하지만 혹 저같은 불편함을 느끼시고 계신 토목인들을 위해 소개합니다. ALGOR을 사용하여 격자해석 또는 SHELL요소해석을 할 때 ALGOR의 Decorder를 사용하는데 이 프로그램은 CAD에서 그려진 모델을 불러다 쓸 수 있는 기능이 있습니다. 즉 DXF format을 이용 하여 data를 교환할 수 있다는 것이지요. 이때 CAD에서의 model은 아래의 오른쪽 그림과 같이 교 점들에서 모두 끊어져 있어야 합니다. 결국 사용자는 CAD에서 일일이 그 선들을 그려야 하는 불 편한 점을 감수해야 합니다. 그래서 이 프로그램은 ARC와 LINE으로 이루어진 model 그림의 교점들을 잘라서 ALGOR에서 불 러들일 수 있게 만들어줍니다. 물론 ALGOR에서는 곡선 entity는 인식하지 못하므로 ARC entity는 직선으로 연결됩니다.
사용예-1 select entity : [원하는 entity를 선택합니다. (ARC와 LINE만 가능)] base point: [기준점을 찍어줍니다.] destination point: [목표점을 찍어줍니다.]
이 프로그램은 실제로 선택된 entity들을 잘라주는 것이 아니라 선택된 entity들의 정보를 이용 하여 또 다른 entity를 만들어주므로 base point와 destination point가 필요합니다. 그 이유는 수정 을 대비해서 원본은 보관한 상태에서 새로운 model을 만들기 위함입니다.
