각을 가진 치수선을 그려줍니다.

각을 가진 치수선을 그려줍니다. (DIM.ALIGNED)


  Program name : DA.LSP

AutoCAD에서 제공하는 치수선 명령중 ALIGNED명령의 기능과 같습니다. 즉 기울어진 치수선을 만
들어주는 것으로서 앞에서 소개한 DH, DV와 같이 연속치수선, 골뱅이(@) 등의 추가기능을 지원
합니다.

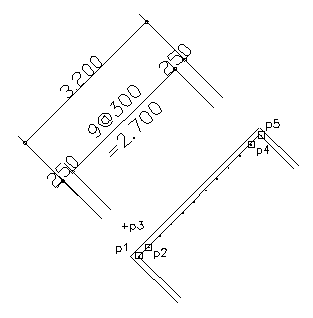

 사용예
Pick first point/Object: cen of {p1}            [시작점(여기서는 점철근의 중심)]
Pick second point: cen of {p2}          [끝점, {p1}과 {p2}로 치수선의 각이 정의됨]
Pick Dimension line side: {p3}          [치수선이 위치할 방향]
Dimension line Level <1>:              [1단 치수선]
Dimension text <250>:                  [프로그래밍 구한 거리를 그대로 사용함]
Distance or RETURN to Pick point/eXit:         [점을 찍어 지정하기 위해 r]
Pick point: cen of {p4}                 [점을 찍어줌]
Dimension text <2.700>: @300           [골뱅이 옵션사용,나누는 길이는 300mm]
Distance or RETURN to Pick point/eXit: 250 [길이 250입력]
Dimension text <250>:                  [text 그대로 사용]
Distance or RETURN to Pick point/eXit: x [1단 치수선 끝냄]
Command: da                                    [2단 치수선 시작]
Pick first point/Object: cen of {p1}            [시작점]
Pick second point: cen of {p5}          [끝점]
Pick Dimension line side: {p3}          [치수선이 위치할 방향]
Dimension line Level <1>: 2            [2단 치수선]
Dimension text <3.200>:                        [text 기대로 사용]
Distance or RETURN to Pick point/eXit: x       [DA명령 끝냄]
