호를 measure해줍니다.


 Program name : MEASA.LSP


  AutoCAD가 제공하는 기능중 어떤 entity를 일정간격으로 나누어 표시를 해주는 기능이 있습니
다. 바로 MEASURE기능입니다. 하지만 MEASURE명령은 그 대상entity가 하나의 entity여야 합니다.
즉 하나의 호가 있고 그 중간의 어느 두점 사이를 일정길이로 나누어 표시를 하고 싶다면 entity
를 잘라야만 measure기능을 사용할 수 있습니다. 이 프로그램은 그러한 불편함을 없애고 호위의
두점 사이를 사용자가 원하는 길이로 measure할 수 있도록 했습니다. measure된 점들에 point가
찍히는데 이 point를 인용하려면 osnap의 node를 이용하는 건 잘 아시죠? R먹은 교량의 평면작업
에 유용하리라 생각됩니다.

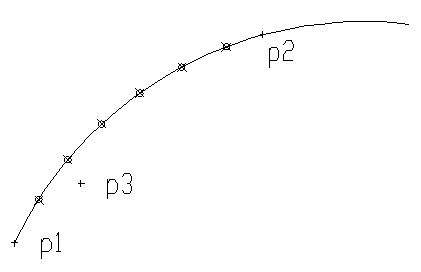

 사용예
Select Arc or Circle: {호를 선택}
Pick start point: end of {p1}           [시작점]
Pick end point: nea to {p2}             [끝점, 호위의 한점을 찍어도 됨]
                                        Pick Direction point: {p3}              [방향을 정해줍니다. 즉 p1에서 시작하여 시계방향으로
                                        measure할 것인가 반시계방향으로 measure할
                                        것인가를 정해줍니다]
Measure length: 100                    [measure길이, 100mm씩 나누어 표시해줌]
