 치수선을 기준선에 맞춰 Oblique하기

  파일명 : ob.lsp


이 프로그램은 일반 치수선을 oblique치수선으로 바꿔줍니다. 이때 기존에 그려진 선에 ?춰서 oblique 각도를 결정해줍니다.

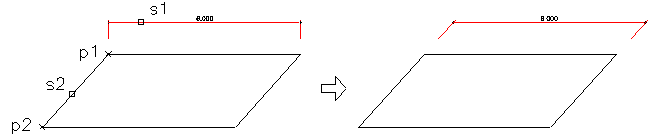

   사용예-1 (기존에 그려전 선을 이용하는 경우)
Command: ob
Select Dimension: {select s1}   [oblique할 치수선을 선택합니다]
Select objects: 1 found
Select objects:          [치수선 선택을 끝냅니다]
Select line/2p: {select s2}     [기준이 되는 선을 선택합니다]

   사용예-1 (두 점을 이용하는 경우)
Command: ob
Select Dimension: {select s1}   [oblique할 치수선을 선택합니다]
Select objects: 1 found
Select objects:          [치수선 선택을 끝냅니다]
Select line/2p: 2             [두점을 이용하는 옵션을 선택]
Pick start point: {Pick p1}     [첫째점 선택]
Pick end point: {Pick p2}       [둘째점 선택}





※ 기준이 되는 두점을 찍을 때 p2, p1순으로 찍으면 치수선이 거꾸로 나올까요?
아닙 니다. p1,p2순으로 찍으나, p2,p1순으로 찍으나 결과는 같습니다.
