원하는 크기로 eps파일을 만들어줍니다.

원하는 크기로 eps파일을 만들어줍니다

Program name : PLOTEPS.LSP

턴키 대안 설계는 솔직히 설계에 드는 시간보다는 뽀다구(?)내는데 시간이 더 많이 투자됩니다. FEM해석, 기타 쓸데없는 상세해석 등등도 그렇지만 보고서 삽도작업도 만만한 작업이 아닙니다. 그도 그럴것이 프로젝트 성과품중 가장중요한 것이 보고서이고, 보고서중에서도 삽도가 차지하는 비중이 날로 높아지고 있기때문입니다.

그래서 게으른 돌종이 삽도작업용 lisp을 만들게 되었습니다. 맥편집회사별로 다른데 설계하는 사람들이 삽도를 dwg파일로 넘겨줄때도 있고 eps파일로 넘겨줄 때도 있습니다. eps파일로 달라고 하는 이유는 eps파일에는 라인의 두께개념이 도입되어있기 때문이겠죠. 그리고 어떤 때는 eps파일을 넘겨주되 보고서에 들어가는 크기로 만들어달라는 경우도 있습니다.

그래서 이런 경우에는 손으로 작업하기 좀 깝깝한 면이 없지 않아 있습니다. 일일이 삽도의 크기를 재서 스케일을 줘서 출력하거나 아니면 아예 도면을 그 크기대로 줄여버리는 경우도 있습니다. 하지만 도면을 줄여버리면 그 다음에 수정을 하고 싶어도 치수가 안맞기 때문에 작업이 번거롭게 됩니다. 그래서 저 개인적인 생각으로는 도면은 그대로 놔두고 출력할 때 주어진 크기로 하는 것이 바람직하다고 생각됩니다. ploteps프로그램은 이 문제를 해결해줄 것입니다.

사용예

Command: ploteps

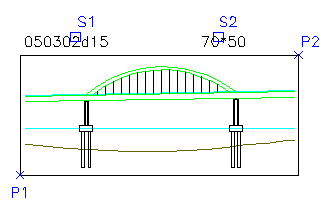

Pick lower left corner: end of {P1}: [삽도 코너-1 찍고] 삽도작업을 할 때 미리 rectangle을 그려두는게 편할 것 같습니다. 그렇지 않으면 매번 만들대마다 다른 점을 찍게 될 것이고 크기가 둘쭉날쭉하겠죠?
Pick upper right corner: end of {P2}: [삽도 코너-2 찍고]
Select name text: {S1}: [삽도 이름텍스트 선택하고(파일안에 여러개의 삽도가 있을때 편합니다)]
Select size text: {S2}: [삽도 크기텍스트 선택하고, 만일 삽도크기텍스트가 없는 경우 직접 입력하기 위해서 엔터를 친 후 입력하면 됩니다. 이 때 압력방법은 35*25와 같이 *로 폭과 높이를 구분해줍니다. 삽도가 수정될 때마다 크기를 다시 재지 않기 위해서 아예 텍스트로 써두는 게 편할 때가 있죠]
Select printer Device Eps Printer: e: [프린트로 출력하기 위해서는 p를, eps파일로 만들기 위해서는 e를 입력합니다. 삽도의 폰트크기가 너무 작으면 다시만들어야 하는 수고를 해야하니 미리 프린트해서 확인해보는게 좋겠죠?]>

사용시 주의사항

잘 아시다시피 eps파일로 출력하기 위해서는 file/plotter manager/Add-A-Plotter Wizard 를 통해서 PostScript프린터를 셋팅해야합니다. 보통 디롤트로 셋팅하게 되면 프린터명이 PostScript Level 2.pc3와 같이 됩니다. plot명령에서 확인해보시면 되겠죠? ploteps는 이 프린터명으로 eps파일을 보내게 도므로 이 프린터명을 정확하게 써주어야 합니다. 어디다 써주냐구요? ploteps.lsp파일을 열어보면 아래아 같은 부분이 있습니다.

  (setq epsplotter_name "PostScript Level 2.pc3"       ;setting printer name
	printer_name    "HP LaserJet 5100 PCL 6")
  (setq epsplotter_papersize "ISO A4 (297.00 x 210.00 MM)"
	printer_papersize "A4")

눈치 채셨겠지만 eps파일 프린터명과 종이로 프린트할 프린터명과 종이크기를 지정해주는 부분입니다. 사용자가 원하는 프린터 명과 종이크기를 써주면 되겠습니다.
