평면상의 노리(직선)를 그려줍니다.
파일명 : pnori.lsp
도로부에서 작업해온 평면노선은 pline으로 구성되어 있습니다. 교량이 놓이는 곳이 직선구간 이라면 노리를 그리는 것도 그렇게 어려운 것은 없습니다. array 명령과 copy명령을 몇번 사용하 면 되기 때문이죠. 하지만 곡선부분에 교량이 놓인다면 노리는 그리는 일이 만만치 않은 작업입 니다. 노리선의 각도가 계속 변하기 때문이죠. 이 프로그램은 pline에 직각이 되도록 노리를 그 려줍니다. 노리선의 간격은 출력했을 때 4mm간격을 기본값으로 하였으나 임의로 바꿀 수 있습니 다.

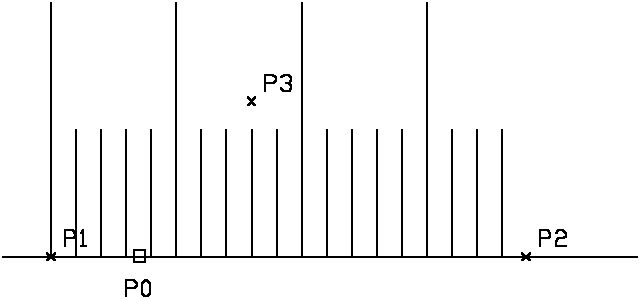

사용예 Select Polyline: {p0} [도로의 외곽선 polyline을 선택해줍니다] Pick start point: {p1} [노리가 시작되는 점을 찍어줍니다] Pick end point: {p2} [노리가 끝나는 점을 찍어줍니다] Pick Nori Direction: {p3} [노리가 어느쪽으로 생기는 지 찍어줍니다] 노리선 간격 <400.0>:
[노리선 간격을 입력합니다]
