P.S.C BEAM 단면 그리기

  Program name : PSCBEAM.LSP


  P.S.C BEAM교는 정형화된 P.S.C BEAM을 이용하므로 비교적 적은 변수로 단면을 그릴 수 있
습니다. 이 프로그램에서도 입력변수는 slab폭과 두께, 포장두께, BEAM간격으로 적은 수의 변수
가 사용됩니다.

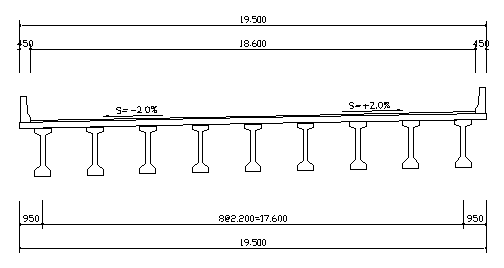

      사용예
  B(m): 19.5                           [slab 폭=교량폭]
  Number of beam: 9                  [P.S.C BEAM의 갯수]
  Pitch of beam(m): 2.2              [beam 간격]
  Left slop(%): -2                   [중앙선에서 왼쪽 방호벽쪽으로의 경사(%)]
  Right slop(%): 2                   [중앙선에서 오른쪽 방호벽쪽으로의 경사(%)]
  Thickness of asphalt(mm): 80     [아스팔트 포장의 두께]
  Thickness of slab(mm): 250       [슬라브의 두께]
  Pick insert point:                 [삽입점을 찍어준다. 삽입점은 아스팔트포장 중앙상단]
