쿼트로에서 만든 table을 AutoCAD로 불러옵니다..
Program name : QTABLE.LSP
토목도면에서는 여러가지 테이블을 작성해야되는 경우가 많은데, 테이블은 모두 text entity로 되어있기 때문에 생각보다 까다로운 작업입니다. 우선 칸을 만들어야하고 숫자들을 입력하고 또 정렬도 해야합니다. 토목도면에서 테이블 작업의 가장 대표적인 예가 철근재료표라 하겠습니다. 철근 재료표는 도면안의 철근의 양을 철근 지름별로 모아서 그 중량을 구해놓은 것으로서 그 합 산을 하는 작업도 수작업으로 한다면 상당한 시간이 소요되는 작업입니다. 특히 한개만 변경되어 도 전체합을 구하기 위해서 여러번 계산기를 두들겨야합니다. 이 프로그램은 그러한 불편을 덜기 위한 것입니다. 아래에 쿼트로를 이용하여 철근재료표를 만드는 방법을 보였습니다. 물론 이 기능 은 철근재료뿐만 아니라 강재재료표 같이 다량의 단순계산이 반복되어 그 결과가 도면에 기입되 는 곳이라면 어디든지 아주 유용하게 사용할 수 있으리라 생각됩니다.

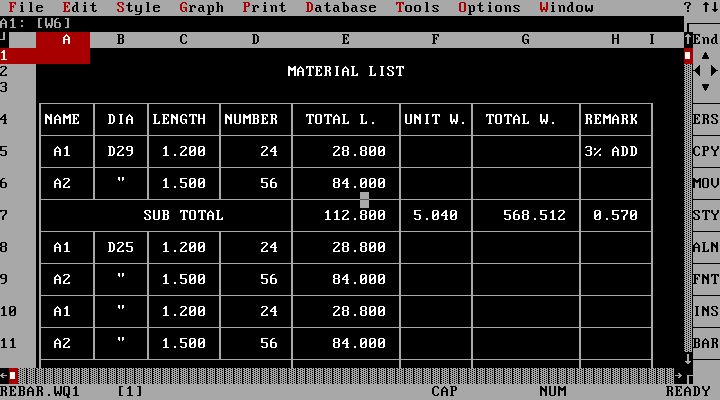

◆ 우선 계산은 Quattro를 이용하여 계산합니다.
◆ 프린트 방향을 파일로 하여 출력을 합니다. 쿼트로의 프린트 메뉴에는 프린트 방향을 지정하는 메뉴가 있습니다. 이것을 파일로 설정하 면 파일이름을 물어봅니다. 원하는 파일이름을 입력하고 프린트를 하면 아래와 같은 출력파일 이 만들어집니다.
MATERIAL LIST
+-----+-----+-------+-------+-----------+-------+-----------+-------+ |NAME | DIA |LENGTH |NUMBER | TOTAL L. |UNIT W.| TOTAL W. |REMARK | +-----+-----+-------+-------+-----------+-------+-----------+-------+ | A1 | D29 | 1.200 | 24 | 28.800 | | |3% ADD | +-----+-----+-------+-------+-----------+-------+-----------+-------+ | A2 | " | 1.500 | 56 | 84.000 | | | | +-----+-----+-------+-------+-----------+-------+-----------+-------+ | SUB TOTAL | 112.800 | 5.040 | 568.512 | 0.570 | +-----+-----+-------+-------+-----------+-------+-----------+-------+ | A1 | D25 | 1.200 | 24 | 28.800 | | | | +-----+-----+-------+-------+-----------+-------+-----------+-------+ | A2 | " | 1.500 | 56 | 84.000 | | | | +-----+-----+-------+-------+-----------+-------+-----------+-------+ | A1 | " | 1.200 | 24 | 28.800 | | | | +-----+-----+-------+-------+-----------+-------+-----------+-------+ | A2 | " | 1.500 | 56 | 84.000 | | | | +-----+-----+-------+-------+-----------+-------+-----------+-------+ | SUB TOTAL | 225.600 | 3.980 | 897.888 | 0.901 | +-----+-----+-------+-------+-----------+-------+-----------+-------+ | A2 | D16 | 1.500 | 56 | 84.000 | | | | +-----+-----+-------+-------+-----------+-------+-----------+-------+ | SUB TOTAL | 84.000 | 1.560 | 131.040 | 0.131 | +---------------------------+-----------+-------+-----------+-------+ | GRAND TOTAL | 422.400 | | 1597.440 | 1.602 | +---------------------------+-----------+-------+-----------+-------+

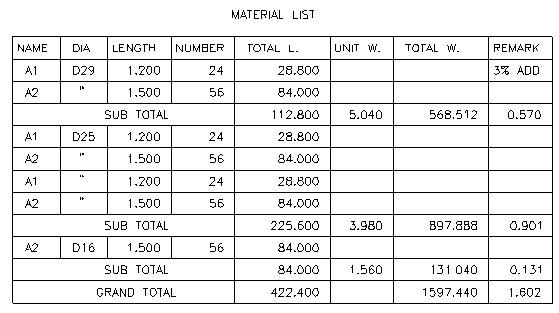

◆ ACAD를 실행시켜 "쿼트로 테이블을 AutoCAD로"기능을 이용하여 도면화합니다. 이 프로그램은 테이블을 불러오면서 각 칸안의 내용을 잘라서 별개의 text entity로 만들어주 기 때문에 나중에 편집하기 쉽습니다. 그리고 테이블 안의 숫자는 자동으로 오른 정렬이 되고, 숫자가 아닌 일반 텍스트는 왼쪽정렬이 됩니다. 위의 쿼트로 출력파일을 도면화하면 아래의 그 림과 같이 됩니다. 물론 아래와 같은 철근재료는 "배근도그리기" 메뉴의 "재료표만들기"를 쓰는 것이 훨씬 빠르고 편하겠죠?
