좌표값 data file을 읽어 좌표값대로 line을 그려줍니다.
Program name : RDL.LSP
Tendon도나 Camber도 또는 선형계산결과를 도면으로 만드는 작업같이 어떤 좌표값대로 line들 을 그리는 작업은 생각보다 번거롭습니다. 일일이 좌표값들을 입력해야되기 때문입니다. 이 프로 그램은 좌표 data파일을 읽어들여 그대로 line들을 그려줍니다. 아래에 작업순서를 보였습니다.
사용예 ① 아래와 같이 data file을 만듭니다. 첫번째줄은 제목으로 도면에도 기입됩니다. 두번째줄부터는 좌표값들입니다. 차례대로 node-number, X-좌표, Y-좌표입니다. 만일 node-number에 숫자가 아닌 text가 오면 그 다음부터의 data를 새로운 line의 data로 인식합니다. 그러므로 한개의 data file에 여러개의 line data를 넣을 수 있습니다.
line-1 1, 40.000, 0.000 2, 1085.304, 810.527 3, 2355.591, 1253.010 4, 3725.283, 1466.762 5, 5215.884, 1468.970 6, 6734.565, 1274.062 7, 7797.277, 906.742 8, 8875.419, 127.080 9, 9975.057, -449.378 10,11057.900, -884.224 11,12197.054,-1186.411 12,13478.444,-1312.553 13,14876.123,-1278.594 14,16308.118,-1087.458 15,17898.825, -729.017 16,19432.219, -92.768 |

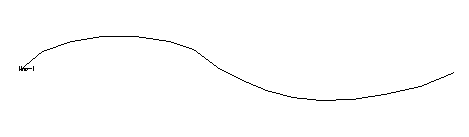

② 프로그램을 실행시켜 data file을 정해줍니다. 아래에 위 data file에 의한 결과를 보였습니다. 첫줄의 line-1이라는 제목이 도면에 표시되어있습니다.
