교대외측의 노리(원뿔)를 그려해줍니다.
파일명 : rnori.lsp
종평면도 작업을 하면서 신입사원들이 헷갈려하는 부분중 하나가 바로 노리를 그리는 것이 아 닌가 싶습니다. 교량구조물들은 대부분 직선 형태로 되어있는 데 비해 노리는 도로의 성토 또는 절토와 기존지반이 입체적으로 만나 생기는 선들이다보니 이해하기가 쉽지는 않기 때문입니다. 이 프로그램은 기존지반이 평탄하다는 가정하에 교대 날개벽 외측의 원뿔형 노리를 그려줍니다.

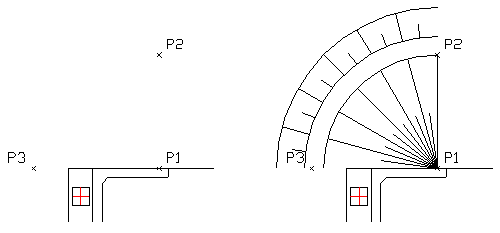

사용예 Pick Center point: {p1} [원뿔이 시작되는 점입니다. 보통 날개벽 끝단에서 500mm정도] Pick start point: {p2} [시작각도를 지정합니다. 여기서는 도로의 직각방향] Pick End point: {p3} [끝각도를 지정합니다] 첫단 노리길이: {p2} [첫단 노리의 길이를 입력합니다. 점을 찍어주거나 숫자를 입력해도 됩니다] 2 단 노리길이: 1500
[2단노리의 길이를 입력합니다] 3 단 노리길이:
