할렬(Split) 보강철근을 그려줍니다.
Program name : SB.LSP
하부구조의 교량받침(shoe)부분 같이 집중하중이 떨어지는 부분의 일정깊이 아래에는 그 집중 하중의 방향에 직각되는 방향으로 인장응력이 발생합니다. 이러한 인장응력을 잡아주기 위하여 철근을 깔아주는데 이 철근을 할렬철근(Split rebar)라고 합니다. 이 프로그램은 그 할렬철근을 그려주는 프로그램입니다. 할렬철근은 보통 배근도의 축척인 1:50이 아닌 1:20정도로 그리기때문 에 뻥튀기를 해야하는 불편함이 있습니다. 사실 그림은 드다지 복잡한 것은 아닙니다. 왜냐하면 바둑판 그리는 것처럼 수평,수직선만 array해주면 되니까요. 대화상자를 이용하도록 했고, 축척 은 원하는 대로 입력할 수 있도록 했습니다.

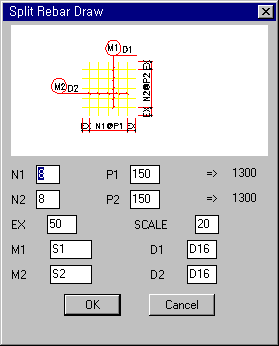

사용예 command: [Rebar work]메뉴에서 split철근 그리기 선택 특별한 사용법은 없고, 대화상자의 첫줄과 두번째줄에 철근의 길이(ex+na×p1)가 표시 되게했 습니다.
