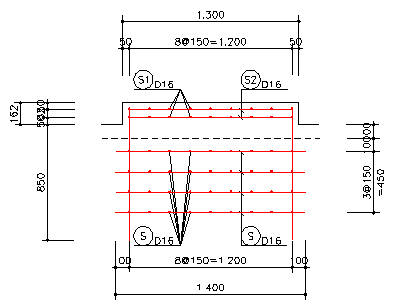

슈블럭 배근도를 그려줍니다.
Program name : SBLOCK.LSP

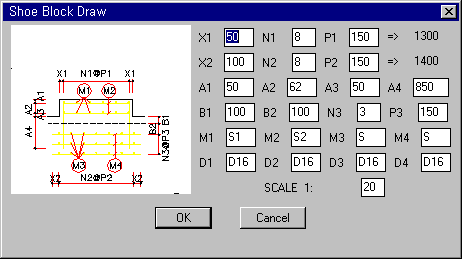

하부(교대, 교각)와 상부girder사이에 형하공간을 만들기 위하여 슈블럭을 놓는데, 그 슈블럭 배근도를 그려줍니다. 슈블럭 배근도는 슈블럭에 들어가는 철근과 그 아래에 들어가는 할렬철근 으로 이루어져있습니다. 아래그림에 보인 것과 같이 많은 변수를 사용하였지만 원하는 모양의 슈 블럭배근도가 만들어지지 않을 수도 있겠습니다. 왜냐하면 배근을 꼭 등간격으로 하지 않을 경우 도 있기 때문입니다. 프로그램이 사람이 하는 모든 것을 대신해줄 수 없다는 건 이런 사소한 배 근도 하나에서도 나타납니다. 또한 그래야 사람도 먹고살겠죠? 사용법은 특별한 것이 없고 대화 상자를 통해서 알맞은 값만 입력하면 됩니다.
※ 주의사항 프로그램 실행중 마킹을 하는 과정에서 점철근들이 화면 밖에 위치하면 선택이 되지 않습니다. 될수 있으면 zoom out으로 그림이 화면안에 모두 들어오게 해놓고 프로그램을 실행시켜주십시요.
