강재두께변화를 표시해줍니다.![]()
Program name : TC.LSP
강재 도면에서 강판의 두께가 변하는 부분에서 두꺼운 쪽을 1 : 5의 기울기로 그라인딩 한후 용접합니다. 이 부분을 표현해주는 프로그램입니다. 곡선헌치부의 플랜지나 R을 먹은 곡선 교량의 WEB은 아래 그림 같이 원형입니다. 이러한 부분도 처리해줍니다.

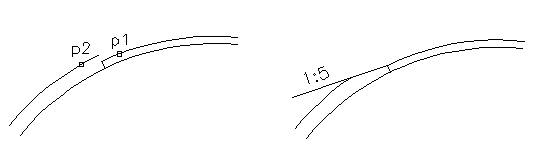

사용예 Select thin plate: [얇은 강판을 선택합니다. 아래 그림에서 오른쪽 위 ARC] Select thick plate: [두꺼운 강판을 선택합니다. 아래 그림에서 왼쪽 위 ARC]
![]()
