두께를 가진 강재가 겹치는 부분을 정리해줍니다.
Program name : TRIMB2.LSP

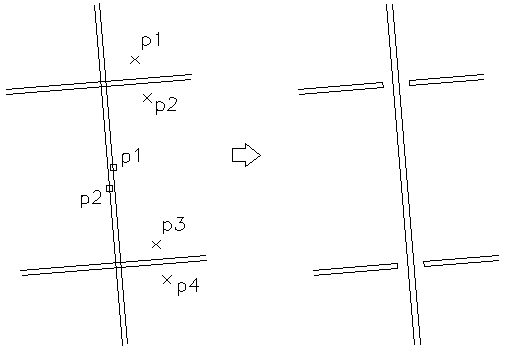

위의 TRIMB와 trim하는 기능은 같으나 TRIMB2에서는 잘라진 직선의 끝을 마무리하여줍니다. 즉 잘라지는 선은 잘라지지 않는 선에서 일정 거리만큼 떨어진 곳에서 잘라지고, 그 잘라진 끝을 이 어줍니다. - 이하 독백 - 음.. 글로 표현하려니까 정말 어렵군... 이런땐 항상 생각나는 말이 있 지.. 몇년전 작고한 신동우화백이 어느 필기구 광고에서 한 말인데... 대충 이런 뜻이었지.."제가 그림을 좋아하는 이유는 천마디의 말로 표현해야하는 것을 한장의 그림으로 나타낼 수 있기 때문 이지요" - 이상 독백 - 아래 그림을 보시지요
사용예 select first entity: {p1} [잘라지지 않는 plate (예:steel box 수직보강재)] select first entity: {p2} Ofset distance<0.0>: 30
[30mm만큼 이격시킴] Pick first point: {p1} [잘라지는 plate (예:수평보강재)] Pick second point: {p2} [{p1}과 {p2}를 연결하는 선과 만나는 선을 정리해줌] Pick first point: {p3} [계속해서 두점을 이용하여 정리함] Pick second point: {p4} Pick second point:
