글자를 line이나 원에 알맞게 돌려줍니다.


  Program name : TXTR.LSP


  수작업과 CAD작업을 비교해보았을 때 CAD가 수작업보다 불편한 점 중의 하나가 바로 TEXT의
처리라고 생각합니다. 손으로 도면을 그린다면 개발새발(?) 써도 알아볼 수만 있다면 트레이싱 사
무실에서 아주 깨?하고 이쁜 글씨로 만들어줍니다. 하지만 CAD에서는 마지막 한자까지도 도면
작성자가 신경을 써야합니다. 특히 기울어진 text를 쓸 때는 여간 신경이 쓰이는 것이 아닙니다.
즉 어떤 기울어진 선에 평행하게 text를 배치해야 할 경우 (물론 대충 돌려서 비슷하게 맞추어도
되지만) 그 선의 각도를 알아낸 후에 다시 rotate명령으로 text를 돌려줘야 합니다. 이 프로그램은
그러한 작업을 쉽게 할 수 있게 해줍니다. 우선 돌려야 할 text를 선택하고 기준이 될 line이나
Arc를 선택해줍니다. line을 선택했을 경우에는 그 line을 각도를 구해서 그 line에 평행하게 text를
돌려주고, Arc를 선택했을 경우에는 그 점에서의 접선방향으로 text를 돌려줍니다. 그리고 나서
insert point를 찍어주면 text를 그점으로 옮겨줍니다.




 사용예-1
Select text: {p1}                               [Rotate할 text entity선택]
2P/<Select Line, Arc or Circle>: {p2}   [line 또는 ARC를 선택]
Pick insert point: {p3}                 [돌려진 text가 옮겨질 insert point를 찍어줌]

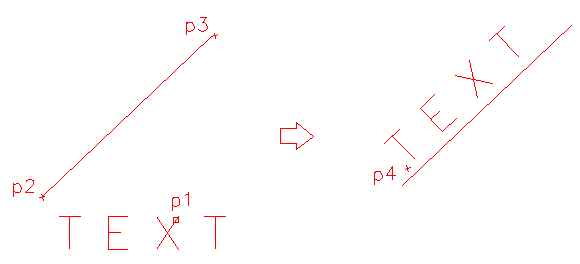

 사용예-2
Select text: {p1}                               [Rotate할 Text entity선택]
2P/<Select Line, Arc or Circle>: 2P   [두점의 각을 참조하기 위한 2-point option선택]
Pick first point: {p2}                  [시작점 찍어줌]
Pick second point: {p3}                 [끝점 찍어줌]
Pick insert point: {p4}                 [돌려진 text가 옮겨질 insert point를 찍어줌]
